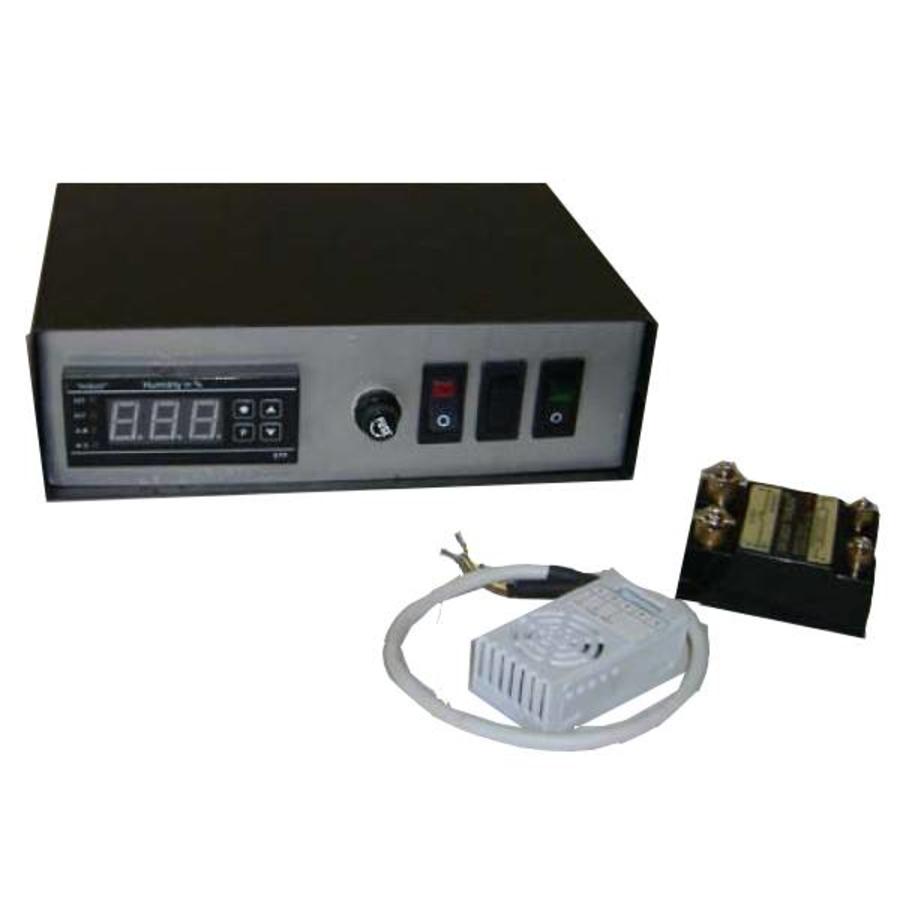

Digitale hygrostaat met behuizing is een complete digitale vochtregelaar voor broedmachines. Ontwikkeld voor MS broedmachines en andere broedmachines en ideaal voor het automatisch regelen van de luchtvochtigheid tijdens het broedproces. Dankzij de stevige inbouwkist met schakelaars, zekeringhouder en kabelontlasting en de meegeleverde Pt100 sensor en 25A solid state relais biedt dit product een veilige en nauwkeurige vochtregeling.

Specificaties

• Model: STP321 digitale inbouwhygrostaat met behuizing
• Beschikbare varianten: Digitale hygrostaat complete set zonder behuizing | digitale hygrostaat met behuizing
• Kleur: Behuizing grijs | frontpaneel zwart
• Materiaal: Metalen inbouwkist met kunststof front en elektronische regelunit
• Toepassing: Automatische aansturing van bevochtigingsverwarming of pomp tot 25A bij 24 | 380 Vac
• Geschikt voor: Originele MS broedmachines | zelfbouw broedmachines | andere 230V broedmachines en incubators

Productbeschrijving

De digitale hygrostaat met behuizing van MS Broedmachines is ontwikkeld als vervangingsonderdeel voor de originele vochtregeling in MS broedmachines en als professionele oplossing voor zelfbouw broedmachines. Het hart van de set is de STP321 digitale regelaar met Pt100 voeler en een krachtig solid state relais van 25 Ampère. De regelaar meet via de Pt100 sensor de temperatuur van de waterbak of de lucht en stuurt via het solid state relais een verwarmingselement of bevochtiger aan, zodat de luchtvochtigheid in de broedmachine automatisch op het ingestelde niveau blijft.

Deze versie wordt geleverd in een complete inbouwkist met drie schakelaars, zekeringhouder en kabelontlasting. De behuizing zorgt voor een nette en veilige montage in het front van de broedmachine of in een besturingspaneel. De drie schakelaars kunnen onder andere gebruikt worden voor het in- en uitschakelen van de broedmachine, verlichting of extra functies, afhankelijk van hoe u het systeem bekabelt.

De hygrostaat kan belast worden tot 25A bij 24 | 380 Vac via het solid state relais, ruim voldoende voor de meeste verwarmingselementen en bevochtigers in broedmachines. De Pt100 sensor en de nauwkeurige digitale regeling bieden een stabiel klimaat, wat essentieel is voor een goed uitkomstpercentage. In combinatie met een passende waterbak en verwarmingselement creëert u een volautomatische vochtregeling voor zowel MS broedmachines als zelfbouw incubators.

Gebruik

Gebruik dit product veilig. Lees vóór gebruik de handleiding en productinformatie zorgvuldig.

1. Schakel altijd eerst de netspanning uit en controleer of de broedmachine spanningsvrij is.
2. Monteer de inbouwkist in het front van de broedmachine of in een besturingskast. Zorg dat de kabelontlasting de voedingskabel goed vastklemt.
3. Plaats de digitale hygrostaat in het front van de behuizing volgens de instructies van de fabrikant.
4. Sluit de Pt100 sensor aan op de daarvoor bestemde klemmen en positioneer de sensor in de broedmachine of in de waterbak van de vochtregeling, volgens de handleiding van de broedmachine.
5. Sluit de netspanning 220 | 240 Vac aan via de zekeringhouder en hoofdschakelaar. Gebruik geschikte kabeldiameters en geaarde aansluitingen.
6. Verbind de stuurzijde van het solid state relais 380D25 met de uitgang van de hygrostaat. Sluit de belastingzijde in serie met het verwarmingselement of de bevochtigingspomp, tot maximaal 25A bij 24 | 380 Vac.
7. Stel op de hygrostaat het gewenste setpoint en eventuele hysterese in volgens de handleiding. Raadpleeg de instructies van uw broedmachine of de richtlijnen voor de betreffende diersoort voor de juiste luchtvochtigheid.
8. Test het systeem door de broedmachine op te starten en de werking van de vochtregeling te controleren voordat u eieren inlegt.

Voor 230V-installaties adviseren wij altijd om de aansluiting te laten uitvoeren of controleren door een vakbekwaam elektricien. Zorg voor goede ventilatie rond de behuizing en voorkom dat kabels onder spanning kunnen trekken.

Samenstelling

De set bestaat uit:
- Digitale inbouwhygrostaat STP321 met display en bedieningstoetsen
- Pt100 temperatuursensor voor regeling van de vochtbron
- Solid state relais type SSR 380D25, 25A, 24 | 380 Vac uitgang, 4 | 32V DC ingang
- Metalen inbouwkist met frontopening
- Drie schakelaars (vrij te bekabelen voor bijvoorbeeld hoofdschakelaar en extra functies)
- Zekeringhouder voor lijnbeveiliging
- Kabelontlasting voor veilige doorvoer van voedingskabels

Onderhoud

Controleer minimaal één keer per jaar alle schroefverbindingen, kabels en de staat van de sensor. Verwijder stof en vuil van de behuizing met een droge doek en zorg dat ventilatieopeningen vrij blijven. Plaats de Pt100 sensor altijd volgens de handleiding en voorkom dat de kabel beschadigd raakt of langdurig onder water komt te staan op plekken waar dat niet is voorzien. Bij twijfel over de nauwkeurigheid kunt u de ingestelde vochtregeling controleren met een aparte broedthermometer-hygrometer.

Eigenschappen

• Complete digitale hygrostaat in metalen inbouwbehuizing voor nette montage
• Inclusief Pt100 sensor en 25A solid state relais voor krachtige aansturing
• Ideaal als vervangingsonderdeel voor MS broedmachines en voor zelfbouw broedmachines
• Automatische en stabiele vochtregeling voor een beter uitkomstpercentage

Tips van Junai.nl

• Gebruik altijd een aparte broedthermometer-hygrometer om de ingestelde vochtregeling periodiek te controleren, zeker bij waardevolle broedsels.
• Combineer de digitale hygrostaat met een binnen waterbak en geschikt verwarmingselement voor een compleet en stabiel vochtsysteem in uw broedmachine.
• Noteer voor elke soort (kip, kwartel, eend enz.) de geadviseerde luchtvochtigheid en bewaar uw instellingen, zodat u bij elk broedsel snel de juiste waarden terugvindt.

Handig mee te bestellen

• MS Binnen waterbak vochtregeling – Ideale waterbak om in combinatie met de hygrostaat de luchtvochtigheid in uw broedmachine automatisch te regelen.
• MS Verwarmingselement vochtregeling – L-vormig RVS verwarmingselement van 120 watt voor in de vochtbak, perfect aan te sturen met deze hygrostaat.
• MS Digitale Broedthermometer-Hygrometer – Zeer nauwkeurige thermometer en hygrometer in één om temperatuur en luchtvochtigheid in de broedmachine te controleren.

Wat zegt de fabrikant

“Deze digitale hygrostaat is ontwikkeld als vervangend onderdeel voor MS broedmachines en wordt compleet geleverd met inbouwkist, schakelaars, zekeringhouder, kabelontlasting, Pt100 sensor en 25A solid state relais voor een betrouwbare vochtregeling.” – MS Broedmachines

Bron: MS Broedmachines

Veelgestelde vragen

1. Wat doet deze digitale hygrostaat precies?

De hygrostaat stuurt via een solid state relais een verwarmingselement of bevochtiger aan op basis van de meting van de Pt100 sensor. Zo blijft de luchtvochtigheid in de broedmachine automatisch binnen de ingestelde waarden.

2. Is deze hygrostaat alleen geschikt voor MS broedmachines?

Hij is ontworpen als vervanging voor de originele hygrostaat in MS broedmachines, maar kan ook in andere broedmachines en zelfbouw incubators worden gebruikt, mits de elektrische waarden (230V en maximaal 25A belasting) correct worden aangehouden.

3. Wat is het maximale vermogen dat ik kan schakelen?

Het solid state relais is geschikt tot 25A bij 24 | 380 Vac. Het maximaal toelaatbare vermogen hangt af van de voedingsspanning. Bij ongeveer 230V komt dit neer op ruim 5 kW, maar in de praktijk worden in broedmachines meestal veel kleinere vermogens gebruikt. Houd altijd rekening met bekabeling, zekering en warmteafvoer van het relais.

4. Hoe sluit ik de Pt100 sensor en het solid state relais aan?

De Pt100 sensor wordt op de daarvoor bestemde sensorklemmen van de digitale regelaar aangesloten. De stuurzijde van het solid state relais sluit u aan op de uitgang van de hygrostaat, de vermogenszijde schakelt de 230V van de bevochtigingsverwarming of pomp. Volg hierbij strikt de aansluitschema's in de handleiding en laat dit bij voorkeur doen door een elektricien.

5. Kan ik de hygrostaat ook in een zelfbouw broedmachine gebruiken?

Ja, deze set is zeer geschikt voor zelfbouw broedmachines. In combinatie met een waterbak en verwarmingselement kunt u een volwaardige automatische vochtregeling maken. Zorg voor een degelijke behuizing, correcte bekabeling en voldoende ventilatie.

6. Wat is het verschil tussen de versie met en zonder behuizing?

De versie zonder behuizing is enkel de inbouwhygrostaat met sensor en relais. De versie met behuizing die u hier bekijkt, wordt geleverd in een complete inbouwkist met drie schakelaars, zekeringhouder en kabelontlasting, waardoor u een nette en veilige frontmontage krijgt.

7. Mag ik de installatie zelf uitvoeren?

Omdat dit een 230V installatie is, adviseren wij de aansluiting alleen zelf uit te voeren als u voldoende elektrotechnische kennis heeft. Bij twijfel: laat de installatie uitvoeren of controleren door een erkend elektricien.

8. Hoe stel ik de juiste luchtvochtigheid in?

Stel de hygrostaat in volgens de handleiding van uw broedmachine of de richtlijnen voor de diersoort die u uitbroedt. Veel pluimveesoorten vragen tijdens de eerste fase van het broedproces een lagere luchtvochtigheid en in de laatste dagen juist een hogere. Controleer de werkelijke luchtvochtigheid altijd met een betrouwbare hygrometer.

9. Hoe onderhoud ik de hygrostaat en sensor?

Houd de behuizing stofvrij, controleer jaarlijks de klemverbindingen en kabels, en let erop dat de sensor niet beschadigd raakt. Bij vreemde waardes of twijfel kunt u de sensor vergelijken met een losse hygrometer of eventueel laten vervangen.

10. Waar kan ik hulp of advies krijgen?

Neem contact op met de klantenservice van Junai.nl.

Samenvatting

De digitale hygrostaat met behuizing van MS Broedmachines is een complete, professioneel opgebouwde vochtregelaar voor broedmachines. Met de digitale STP321 regelaar, Pt100 sensor, 25A solid state relais en een stevige inbouwkist met schakelaars en zekeringhouder beschikt u over een betrouwbare oplossing voor het automatisch regelen van de luchtvochtigheid in zowel originele MS broedmachines als zelfbouw incubators.
